LED異形屏是常規LED顯示屏的基礎上，創意出來的特殊外形的LED顯示屏，充分彰顯出個性文化特點。以下是康碩展提供的 LED 異形屏設計方案范本，供大家參考：

一、項目概述

LED 異形屏將被應用于 [具體場所，如商場中庭、展廳、舞臺等]，旨在通過獨特的屏幕形狀和震撼的視覺效果吸引觀眾，傳達信息或營造特定的氛圍。

二、設計目標

根據場所的建筑結構和空間特點，設計出與之完美契合的異形屏形狀，如弧形、圓形、多邊形等。

確保高分辨率和出色的色彩表現，提供清晰、鮮艷的圖像和視頻顯示。

保證系統的穩定性和可靠性，滿足長時間運行的需求。

三、設計要點

1. 屏幕形狀設計

弧形屏

根據場地的弧度，測量半徑、弧長等參數，設計出平滑的弧形 LED 屏。弧形可以是內弧或外弧，適用于環繞式展示場景，如商場的立柱周圍。

圓形屏

確定圓心位置和直徑大小，打造出完整的圓形屏幕，可用于獨立的展示區域，如展廳的中心展示位。

多邊形屏

根據場地的多邊形結構（如三角形、六邊形等），設計相應的多邊形 LED 屏，使其能夠緊密貼合建筑結構，如建筑的外立面或舞臺的特殊造型區域。

2. 像素間距選擇

對于近距離觀看（如室內展廳），選擇較小的像素間距（如 P1.2 - P2.5），以保證圖像的清晰度和細膩度。

對于遠距離觀看（如大型戶外舞臺），可以選擇較大的像素間距（如 P3 - P10），在保證視覺效果的同時降低成本。

3. 亮度和對比度調整

根據環境光的強度，調整 LED 屏的亮度。例如，在戶外強光環境下，亮度需達到 5000 - 8000nits；在室內環境下，亮度可根據實際情況調整為 800 - 2000nits。

提高對比度，使圖像的層次感更加鮮明，色彩更加鮮艷。一般來說，對比度應不低于 3000:1。

4. 視角設計

確保 LED 異形屏具有寬廣的視角，水平視角和垂直視角盡量達到 160° - 180°，使觀眾從不同角度都能清晰地看到屏幕內容。

四、硬件設計

1. LED 模組選擇

選擇高質量、高穩定性的 LED 模組，確保模組的平整度和拼接精度。

根據屏幕形狀和尺寸，選擇合適的模組規格，如尺寸、形狀、像素布局等。

2. 控制系統設計

采用先進的控制系統，能夠?qū)崿F(xiàn)對 LED 異形屏的精確控制，包括亮度調節、色彩校正、圖像縮放等功能。

控制系統應具備多種信號輸入接口（如 HDMI、DVI、VGA 等），以適應不同的信號源。

3. 電源和散熱系統設計

設計穩定的電源系統，確保為 LED 異形屏提供持續、穩定的電力供應。電源應具備過載保護、短路保護等功能。

由于 LED 屏在運行過程中會產生熱量，所以需要設計高效的散熱系統。可以采用風扇散熱、熱管散熱等方式，確保屏幕溫度在安全范圍內。

五、軟件設計

1. 圖像和視頻處理軟件

選擇專業的圖像和視頻處理軟件，能夠?qū)斎氲膱D像和視頻進行實時處理，如裁剪、縮放、旋轉等，以適應 LED 異形屏的特殊形狀。

軟件應具備色彩管理功能，能夠?qū)ζ聊坏纳蔬M行精確調整，確保色彩的準確性和一致性。

2. 播放控制軟件

設計播放控制軟件，能夠?qū)崿F(xiàn)對播放內容的定時播放、循環播放、切換播放等功能。

軟件應具備遠程控制功能，方便操作人員在不同位置對 LED 異形屏進行控制。

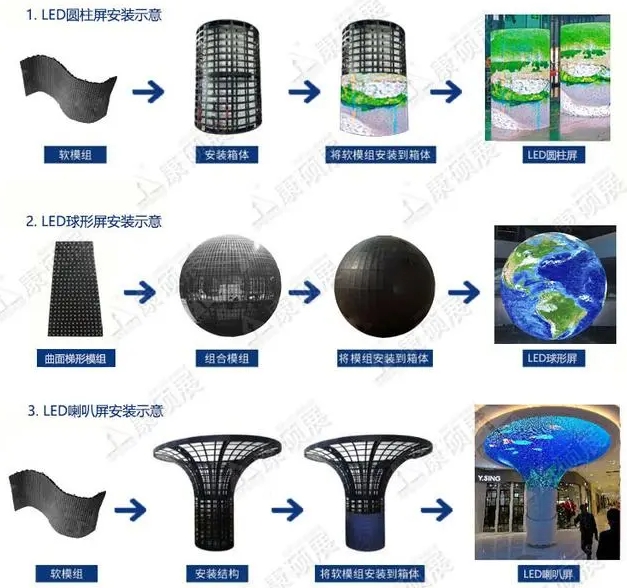

六、安裝與調試

1. 安裝流程

對安裝現場進行清理和準備，確保場地平整、干凈。

根據設計方案，將 LED 模組逐一安裝到指定位置，并進行拼接和固定。

連接控制系統、電源系統等硬件設備，并進行線路的鋪設和整理。

2. 調試步驟

對 LED 異形屏進行通電測試，檢查屏幕是否能夠正常點亮。

進行亮度、對比度、色彩等參數的調試，確保屏幕顯示效果達到設計要求。

對控制系統進行調試，檢查信號傳輸是否穩定，控制功能是否正常。

進行整體的系統聯調，模擬實際運行環境，對屏幕進行長時間的運行測試，確保系統的穩定性和可靠性。

七、維護與售后

制定定期維護計劃，對 LED 異形屏的硬件設備進行檢查和維護，如清潔屏幕、檢查線路連接、更換損壞的模組等。

建立完善的售后服務體系，及時響應客戶的維修請求，提供技術支持和解決方案。
